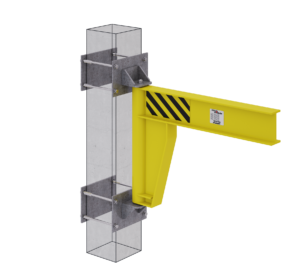

Кран поворотнонастенный г/п 1000 кг с вылетом стрелы 2 метра
284.000₽
Кран поворотно-настенный ККР1 1000 кг, Вылет стрелы — 2 м. Купить с доставкой по России и ЛДНР за 284 тыс руб. В стоимость не входит монтаж и логистика крана.
Кран поворотнонастенный ККР1 1000 кг
Назначение крана настенного 1000 кг
Кран поворотнонастенный ККР1 1000 кг позволяет предельно эффективно работать в складских помещениях и на производственных площадках. Устройство крана занимает минимум пространства и способно перемещать даже те грузы, которые расположены рядом со стенками. Также кран 1000 кг позволяет передвигать груз в конкретном направлении.
Консольный кран 1000 кг может перемещать изделия в различных плоскостях и в любой области здания. Это становится возможным с помощью установки колонны на особую платформу — в результате груз передвигается по ровному покрытию.
Протяженность выдвижения стрелы составляет 2 метра. Благодаря шасси, конструкция которого выполнена наподобие грузоперевозчика поддонов, кран можно быстро доставлять в нужное место. Максимальный угол разворота не превышает 180 градусов — выставление осуществляется ручным способом. При креплении к колонне удается достичь максимальных 360º
Кран поворотнонастенный г/п 1000 кг: размеры, масса
| Грузо- подъемность, т |
Rmin, мм | Rmax, мм | S, мм | L1, мм | L2, мм | h, мм | H1, мм | Масса, т |
| 1,0 | 460 | 1300 | 1200 | 3400 | 3200 | 460 | 1050 | 0,55 |
| 1,0 | 460 | 3200 | 1200 | 4200 | 4000 | 460 | 1050 | 0,65 |
| 1,0 | 460 | 4000 | 1200 | 5200 | 5000 | 460 | 1050 | 0,75 |
| 1,0 | 460 | 5000 | 1200 | 6500 | 6300 | 460 | 1050 | 0,80 |
Указанные в таблице и на схеме значения: l1 — наименьший вылет; l2 — наибольший вылет; h1 — высота подъема (не более 4 метров); h — вертикальный подход; L — длина консоли от оси вращения; h1 — высота подъема, не более 4000мм; h2=1500мм для всех настенных кранов; h3=150мм для всех настенных кранов. Масса крана указана без тали.
Составные части ККР
Консольный кран 1000 кг состоит из следующих основных узлов и деталей: консоль (1), кронштейн крепления верхний (3), кронштейн крепления нижний (2), проставка (4), струна (5), кронштейн демпфера (2 шт. поз. 7), шкаф электрический (8), упор (2 шт. поз.9), ось (11), втулка (12), венец зубчатый (13), пластина (2 шт. поз.14), шпилька (8 шт. поз.15), кронштейн струны (16), кронштейн талрепа (17), скоба (поз. 18, 24, 28), демпфер (4 шт. поз 46). Прочие указанные на схеме позиции — крепежные изделия (болты, гайки, шайбы, шпильки, подшипник).
Краны выпускаются с высотой подъема — до 18 метров; с максимальным вылетом — до 6 метров (см. таблицу с размерами кранов ниже).
Хранение и транспортировка
Кран отгружается в разобранном виде законсервированным. Комплектующие изделия и детали упакованы в ящики по ГОСТ 2991 и маркированы. Документация вложена в полиэтиленовый пакет.
Распаковывать ящики рекомендуется непосредственно перед монтажом.
Особое внимание нужно уделить мерам, предупреждающим прогиб консоли в горизонтальной плоскости, т.к. в этой плоскости она имеет наименьшую жесткость и, при несоблюдении правил строповки и хранения, может быть изогнута.
Строповка консоли при монтаже и транспортных операциях предусмотрена за монтажные скобы.
Условия транспортирования в открытых транспортных средствах — 5, в крытых транспортных средствах — 8 по ГОСТ 15150.
Особенности эксплуатации консольного настенного крана г/п 1000 кг
Кран поворотнонастенный ККР1 1000 кг, реализуемый нашим предприятием может применяться в широком диапазоне рабочих температур -20С — +40С, а по индивидуальному заказу и от -60С.
Данный консольный кран 1000 кг используется в условиях ограниченной высоты помещения, когда отдельно стоящие грузоподъемные конструкции могут занимать рабочее пространство.
Консольный кран настенный выгружается законсервированным, в разобранном виде. Крупногабаритные части крана поставляются без упаковки. Комплектующие изделия и детали упакованы в ящики/ коробки и маркированы. Документация вложена в полиэтиленовый пакет.
Для обеспечения нормального безаварийного функционирования узлов и деталей крана владелец должен обеспечить надлежащую систему технического обслуживания его во время эксплуатации — согласно паспорта и РЭ.
Консольные краны настенные: взрывобезопасное и пожаробезопасное исполнения; cейсмоустойчивое исполнение
Краны консольные настенные ручные всех грузоподъемностей (от 0,25 до 3,2 тонн) изготавливаются также во взрывобезопасном и/или пожаробезопасном исполнениях.
Кран настенный г/п 1000 кг во взрывобезопасном исполнении соответствует требованиям ГОСТ 31441.1-2011 и ГОСТ 31441.5-2011, имеют маркировку взрывозащиты II Gb с Т3 Х. Обеспечивают безопасное применение во взрывоопасных зонах классов 1 и 2 по ГОСТ IEC 60079-10-1-2011 (ГОСТ Р МЭК 60079-10-1-2008) помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории IIА, IIВ и IIС и температурных групп Т1, Т2, Т3 по ГОСТ Р МЭК 60079-20-1-2011.
Дополнительная информация
Настенные консольные краны ручного типа, предназначенные для стационарной установки, покрыты прочным и долговечным защитным слоем краски. Это обеспечивает их устойчивость к коррозии на протяжении длительного времени, даже при постоянном использовании под открытым небом в любое время года.
Установка, ввод в эксплуатацию и настройка крана должны осуществляться строго по инструкциям, представленным в сопроводительном паспорте и руководстве пользователя для стационарного поворотного ручного консольного крана.
Поворотно-настенный кран модели ККР1 грузоподъемностью 1000 кг не допускается использовать для перемещения людей, горячих расплавов, токсичных веществ, а также в условиях повышенной взрывоопасности. Он также не подходит для работы в помещениях, где присутствуют пары кислот и щелочей в концентрациях, способных вызвать разрушение конструкции крана.
Гарантийный период эксплуатации составляет 24 месяца с момента начала использования крана, но не превышает 36 месяцев с даты его отгрузки с завода-изготовителя. При соблюдении паспортных режимов работы, срок службы крана составляет 20 лет, а до первого капитального ремонта он рассчитан на 10 лет эксплуатации.
Больше узнать, перейдя по ссылке: Консольные краны г/п от 0,125 до 5,0т, купить с доставкой по России
Дополнительные опции
Стандартно кран поворотнонастенный ККР1 1000 кг изготавливается в общепромышленном исполнении. Возможно изготовление и поставка кранов в пожаробезопасном (ПБИ) и взрывобезопасном (ВБИ) исполнении!
- электродвигатель с тормозом на передвижение;
- радиоуправление;
- регистратор параметров работы крана;
- индикатор наработки времени крана 1000 кг;
- частотное регулирование передвижения крана;
- ограничитель грузоподъемности ККР;
- монтаж на Вашем производстве.
Для отправки отзыва вам необходимо авторизоваться.
Краны поворотно-настенные г/п 1000 кг: основные характеристики
| Характеристика | Значение |
| Группа классификации (режима) крана по ГОСТ 25546 (ISO 4301/1) | 1К (А1) |
| Группа классификации (режима) механизмов по ГОСТ 25835 (ISO 4301/1)
Главного подъема (тали) - |
см. паспорт тали 1М см. паспорт тали |
| Климатическое исполнение (варианты по согласованному требованию) | У, УХЛ, ХЛ |
| Категория размещения по ГОСТ 15150 (по согласованию) | 1, 2, 3, 4 |
| Тип привода поворота консоли | Ручной |
| Способ управления поворотом консоли | Ручной |
| Способ управления ручной талью - электрической талью - |
Ручной Электрический от пульта |
| Место управления при работе | С пола |
| Способ токоподвода к электрической тали (при наличии) | Кабельный |
| Масса испытательных грузов при статических испытаниях - при динмических испытаниях - |
1,25 номинальной г/п 1,1 номинальной г/п |
