Кран-балка электрическая подвесная 6300 кг пролетом 4,5 метра
1.254.000₽
Кран-балка электрическая подвесная 6300 кг, пролет 4,5м, общая длина крана 5,1м (КЭП-6.3-4,5-5,1) купить с доставкой по России, а также по новым субъектам РФ. Цена кран-балки 6300 кг — 1 254 000 рублей.
Кран-балка электрическая подвесная грузоподъемностью 6300 кг (КЭП-6.3-4,5-5,1)
Составные части кран-балки
Кран подвесной г/п 6300 кг состоит из следующих основных узлов: балка несущая (1), балка концевая (2), балка концевая шарнирная (3), таль электрическая (26).
Пролетная балка представляет собой двутавровую балку, но может иметь различную конструкцию в зависимости от пролета крана для обеспечения необходимой жесткости и прочности крана. На пролетной балке при помощи болтовых соединений закреплены кронштейны струны (10; 11), буфера тали (5) и электрооборудование (4). Пролетная и концевые балки соединяются между собой с помощью кронштейнов (7) и подхвата (8).
Балка концевая (2) представляет собой сварную металлоконструкцию, которая своей формой обеспечивает минимальный вертикальный подход и снабжена двумя тележками: приводной и неприводной. Приводная тележка состоит из двух щек, соединённых стяжкой, на которой закреплёна серьга подвеса. На осях на подшипниках качения установлены катки приводные и неприводные. Приводные катки имеют зубчатые венцы, которые взаимодействуют с ведущей шестерней мотор-редуктора. К щекам приварены подхваты, выполняющие одновременно роль жёсткого буфера крана. Неприводная тележка отличается тем что все катки установленные на ней — неприводные.
Принцип работы

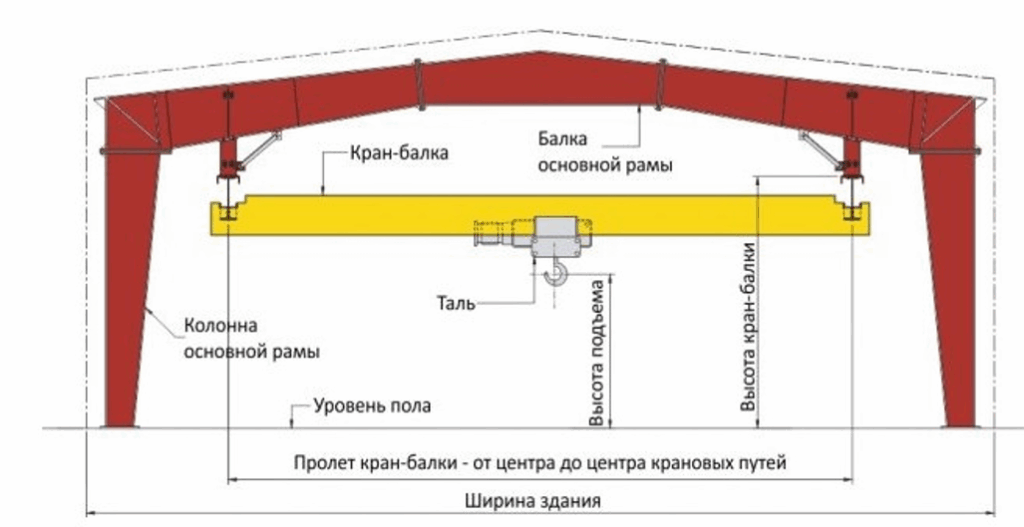

Кран подвесной г/п 6300 кг, рассчитанный на подъем грузов до 6300 кг, предназначен для работы в закрытых помещениях, таких как цеха, ангары и склады. Перемещение крана осуществляется по монорельсовой системе, состоящей из двутавровых балок, закрепленных к потолочным перекрытиям. Конструкция крана может быть одно- или двухпролетной. Для помещений с большой шириной (свыше 18 метров) используются двухпролетные краны, оснащенные промежуточной концевой тележкой, которая поддерживает пролетную балку и предотвращает её прогиб. Такие краны перемещаются по трем монорельсовым путям.
ФЕНИКСКРАН предлагает электрические мостовые однобалочные краны КЭП различной грузоподъемности, отличающиеся высокой надежностью и качественной антикоррозийной защитой, позволяющей эксплуатировать их круглогодично на открытом воздухе.
Монтаж, пусконаладочные работы и регулировка крана должны производиться в строгом соответствии с требованиями, изложенными в паспорте изделия.
Таблица размеров крана
| Обозначение | Размеры, масса (без тали) | ||||
| Lпр, м | Lк, м | L, м | h1, мм | Масса, кг | |
| КЭП-6,3-3,6-3,0* | 3,0 | 0,3 | 3,6 | 290 | 160 |
| КЭП-6,3-4,2-3,0* | 3,0 | 0,6 | 4,2 | 290 | 175 |
| КЭП-6,3-4,8-4,2* | 4,2 | 0,3 | 4,8 | 310 | 210 |
| КЭП-6,3-5,4-4,2* | 4,2 | 0,6 | 5,4 | 310 | 218 |
| КЭП-6,3-6,6-6,0 | 6,0 | 0,3 | 6,6 | 360 | 305 |
| КЭП-6,3-7,2-6,0 | 6,0 | 0,6 | 7,2 | 360 | 325 |
| КЭП-6,3-8,1-7,5 | 7,5 | 0,3 | 8,1 | 390 | 400 |
| КЭП-6,3-8,7-7,5 | 7,5 | 0,6 | 8,7 | 390 | 418 |
| КЭП-6,3-9,3-7,5 | 7,5 | 0,9 | 9,3 | 390 | 440 |
| КЭП-6,3-10,2-9,0 | 9,0 | 0,6 | 10,2 | 420 | 536 |
| КЭП-6,3-10,8-9,0 | 9,0 | 0,9 | 10,8 | 420 | 565 |
| КЭП-6,3-11,4-9,0 | 9,0 | 1,2 | 11,4 | 420 | 588 |
* В исполнениях с длиной пролета Lпр 3,0 и 4,2 метра вал привода передвижения кран-балки имеет один кронштейн-опору от несущей балки.
Узлы кран-балки
Преимущества наших конструкций (КЭП-6.3-4,5-5,1).
Краны подвесные г/п 6300 кг производства “ПКФ «Феникскран” имеют следующие преимущества:
- оптимальный охват территории – благодаря выверенным правильным расчетам и идеальной приемке, грузы беспрепятственно будут передвигаться по всей площади цеха;
- габариты по индивидуальному проекту;
- возможность управлять краном на радиоуправлении;
- применение частотного преобразователя (ЧП) для обеспечения плавного пуска и регулирования скорости;
- длительная эксплуатация устройства.
Применение частотного преобразователя (ЧП) в кран-балках
Преимущества использования частотного преобразователя:
- Облегченное обслуживание: Упрощает процедуры технического обслуживания.
- Мягкий запуск и остановка: Обеспечивает плавный старт и остановку электродвигателя, исключая резкие скачки тока и механические удары. Также позволяет легко менять направление вращения.
- Централизованное управление: Позволяет управлять группой электродвигателей синхронно с помощью одного преобразователя.
- Комплексная защита двигателя: Предоставляет полную защиту электродвигателя от таких опасностей, как перегрузка по току, перегрев, обрыв фазы и утечка на землю.
- Гибкое управление скоростью: Дает возможность плавно регулировать скорость вращения электродвигателя в широком диапазоне, от минимальных значений до номинальных, что ранее было невозможно в ряде технологических процессов.
- Точное управление процессами: Позволяет создавать автоматизированные системы, способные точно поддерживать заданные параметры технологического процесса.
- Повышенная надежность и срок службы: Способствует увеличению надежности и продлению срока службы оборудования.
- Энергосбережение: Снижает потребление электроэнергии благодаря оптимизации работы электродвигателя в зависимости от текущей нагрузки.
- Увеличение ресурса: Продлевает срок службы как самого электропривода, так и подключенного к нему оборудования.
Больше узнать, перейдя по ссылке: Кран-балки ручные и электрические, с учетом доставки по Всей России
Дополнительные опции
Стандартно кран-балка подвесная 6300 кг изготавливается в общепромышленном исполнении. Возможно изготовление и поставка кранов в пожаробезопасном (ПБИ) и взрывобезопасном (ВБИ) исполнении!
- электродвигатель с тормозом на передвижение;
- радиоуправление;
- концевой электрический выключатель на передвижение крана вдоль путей;
- концевые электрические выключатели на передвижение тали вдоль крана;
- устройство плавного пуска на передвижение;
- оптические датчики сближения с препятствием;
- устройство защиты от падения груза при обрыве фаз;
- регистратор параметров работы крана;
- индикатор наработки времени крана;
- частотное регулирование передвижения крана;
- система охлаждения двигателя;
- ограничитель грузоподъемности крана;
- установка крановых путей под кран-балку подвесную 6300 кг;
- монтаж на Вашем производстве.
Для отправки отзыва вам необходимо авторизоваться.
Кран подвесной г/п 6300 кг: основные характеристики
| Характеристика | Значение |
| Тип подкранового пути по ГОСТ 8239 | Двутавр 18, 20, 22, 24, 27 |
| Тип подкранового пути по ГОСТ 19425 | Двутавр 18М, 24М, 30М |
| Группа классификации (режима) крана по ГОСТ 25546 (ISO 4301/1) | 1К (А1) |
| Климатическое исполнение | У, ТУ и Т |
| Категория размещения по ГОСТ 15150 | 2 и 3 |
| Группа классификации (режима) механизма передвижения крана по ГОСТ 25835 (ISO 4301/1) |
1М (М3) |
| Группа классификации (режима) механизмов тали по ГОСТ 25835 (ISO 4301/1) | См. паспорт тали |
| Тип привода | Электрический |
| Система управления | Электрическая |
| Место управления при работе | С пола |
| Температура окружающей среды при эксплуатации, град С | плюс 40/ минус 40 |
| Относительная влажность воздуха | 80 % |
| Тяговое усилие передвижения крана, Н, не более | 120 |
| Тяговое усилие подъема, Н | см. паспорт тали |
| Тяговое усилие передвижения тали, Н | см. паспорт тали |
| Высота подъема, м | см. паспорт тали |
