Кран-балка электрическая подвесная 6300 кг пролетом 9,0 метров
1.477.000₽
Кран-балка электрическая подвесная 6300 кг, пролет 9,0м, общая длина крана 9,6м (КЭП-6.3-6,0-6,6) купить с доставкой по России, а также до новых субъектов РФ. Цена кран-балки 6300 кг — 1 477 000 рублей.
Кран-балка электрическая подвесная грузоподъемностью 6300 кг (КЭП-6,3)
Составные части крана
Кран электрический подвесной 6300 кг состоит из ключевых компонентов: несущей пролетной балки, концевых балок (включая шарнирную) и электрической тали.
Пролетная балка, как правило, двутаврового профиля, адаптируется по конструкции для достижения необходимой жесткости и прочности в зависимости от ширины пролета. На ней посредством болтовых соединений монтируются кронштейны для струны, буферы тали и электрокомпоненты. Соединение пролетной и концевых балок осуществляется через кронштейны и подхваты.
Концевая балка, представляющая собой сварную конструкцию, спроектирована для минимизации вертикального пространства. Она оснащена двумя тележками: приводной и неприводной. Приводная тележка включает в себя щеки, стяжку с подвесной серьгой, а также приводные и неприводные катки на подшипниках. Приводные катки оснащены зубчатыми венцами для связи с мотор-редуктором. Подхваты, приваренные к щекам, выполняют функцию жестких буферов. Неприводная тележка отличается наличием только неприводных катков.
Крепление конструкции осуществляется на полки, которые, в свою очередь, монтируются на подкрановые пути. Подвесные кран-балки, отличающиеся компактными размерами, могут иметь два или три пролета. Подкрановые пути могут быть интегрированы в стены или потолочные конструкции зданий.
Принцип работы крана
Кран подвесной электрический мостовой однобалочный (кран-балка электрическая) предназначен для подъема, опускания и горизонтального перемещения груза. Кран перемещается по двум путям из двутавра. Передвижение крана осуществляется посредством вертикального перемещения (потягивания) за бесконечную (соединённую в кольцо) круглозвенную сварную цепь. Использование крана 6300 кг осуществляется на различных складских и производственных территориях.
Краны электрические подвесные однобалочные (кран-балки) КЭП грузоподъемностью 1, 2, 3.2, 5, 8 и 10 тонн собственного производства производятся в соответствии с ГОСТ 7890 «Краны мостовые однобалочные подвесные», ПБ 10-382-00 «Правила устройства и безопасной эксплуатации грузоподъемных кранов» и ТУ 3159-016-12573741-2012. Климатическое исполнение может быть от У1 до У3 и температуры эксплуатации от умеренного климата -20 до +40 С., так и до северного исполнения от -40 до +40 С. Для более суровых условий эксплуатации подбор и изготовления осуществляется индивидуально.
ФЕНИКСКРАН — Краны подвесные электрические мостовые однобалочные КЭП всех грузоподъемностей надежно и качественно окрашены, что защищает их от коррозии на долгие годы даже в условиях круглогодичной эксплуатации на открытом воздухе.
Монтаж, пуск, регулирование крана необходимо производить в соответствии с требованиями в паспорте.
Таблица размеров
| Обозначение | Размеры, масса (без тали) | ||||
| Lпр, м | Lк, м | L, м | h1, мм | Масса, кг | |
| КЭП-6,3-3,6-3,0* | 3,0 | 0,3 | 3,6 | 290 | 160 |
| КЭП-6,3-4,2-3,0* | 3,0 | 0,6 | 4,2 | 290 | 175 |
| КЭП-6,3-4,8-4,2* | 4,2 | 0,3 | 4,8 | 310 | 210 |
| КЭП-6,3-5,4-4,2* | 4,2 | 0,6 | 5,4 | 310 | 218 |
| КЭП-6,3-6,6-6,0 | 6,0 | 0,3 | 6,6 | 360 | 305 |
| КЭП-6,3-7,2-6,0 | 6,0 | 0,6 | 7,2 | 360 | 325 |
| КЭП-6,3-8,1-7,5 | 7,5 | 0,3 | 8,1 | 390 | 400 |
| КЭП-6,3-8,7-7,5 | 7,5 | 0,6 | 8,7 | 390 | 418 |
| КЭП-6,3-9,3-7,5 | 7,5 | 0,9 | 9,3 | 390 | 440 |
| КЭП-6,3-10,2-9,0 | 9,0 | 0,6 | 10,2 | 420 | 536 |
| КЭП-6,3-10,8-9,0 | 9,0 | 0,9 | 10,8 | 420 | 565 |
| КЭП-6,3-11,4-9,0 | 9,0 | 1,2 | 11,4 | 420 | 588 |
* В исполнениях с длиной пролета Lпр 3,0 и 4,2 метра вал привода передвижения кран-балки имеет один кронштейн-опору от несущей балки.

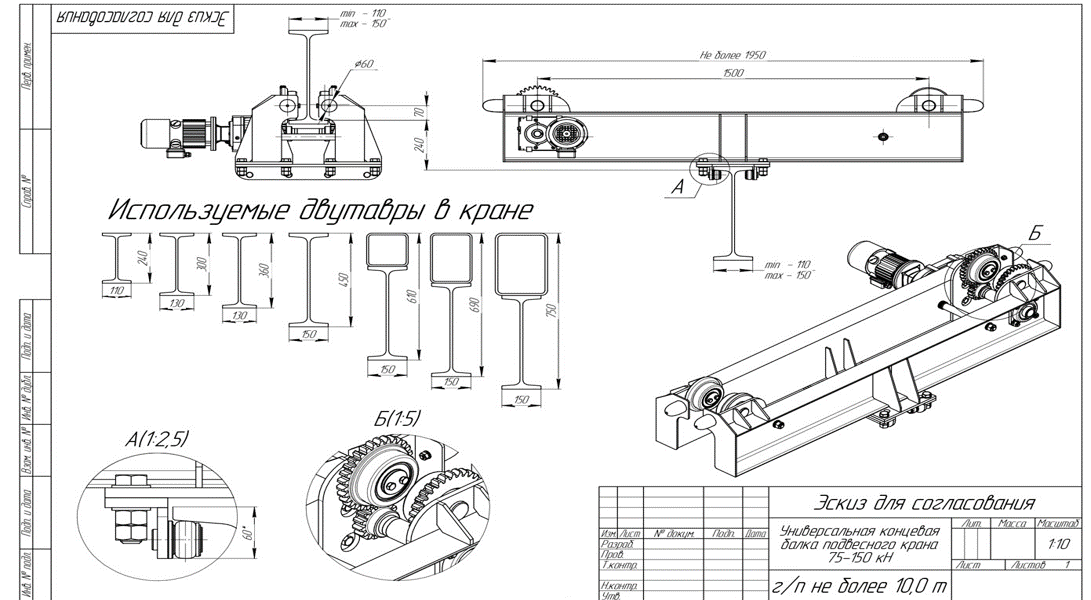

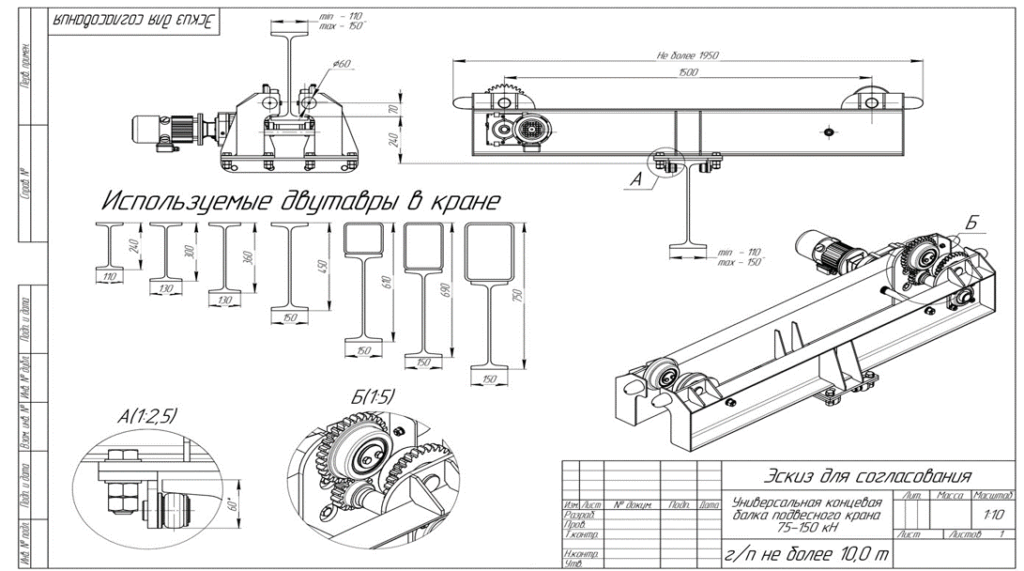

Узлы кран-балки
Преимущества наших конструкций (КЭП-6,3 т).
Кран электрический подвесной 6300 кг производства “ПКФ «Феникскран” имеют следующие преимущества:
- оптимальный охват территории – благодаря выверенным правильным расчетам и идеальной приемке, грузы беспрепятственно будут передвигаться по всей площади цеха;
- габариты по индивидуальному проекту;
- возможность управлять краном на радиоуправлении;
- применение частотного преобразователя (ЧП) для обеспечения плавного пуска и регулирования скорости;
- длительная эксплуатация устройства.
Дополнительная информация
Кран отгружается законсервированным, в разобранном виде.
Крупногабаритные части крана поставляются без упаковки (балки концевые, балка пролетная). На рисунке показан состав отгрузки (сверху — вниз, слева направо): балка несущая (пролетная) без упаковки, балки концевые — 2 штуки без упаковки, тележки — 4 штуки в 2-х ящиках, таль ручная — 1 штука в ящике.
- Для обеспечения нормального безаварийного функционирования узлов и деталей крана владелец должен обеспечить надлежащую систему технического обслуживания его во время эксплуатации.
- При эксплуатации кран-балки электрической необходимо руководствоваться Паспортом и руководством по эксплуатации крана, а также Правилами устройства и безопасной эксплуатации грузоподъемных кранов.
- Гарантийный срок эксплуатации крана два года со дня ввода крана в эксплуатацию, но не более двух с половиной лет со дня отгрузки с предприятия-изготовителя. Срок службы при 1,5-сменной работе в паспортном режиме — 20 лет. Ресурс до первого капитального ремонта — 8 лет.
Дополнительные опции
Кран электрический подвесной 6300 кг стандартно выпускается в общепромышленном исполнении. Однако, мы предлагаем гибкие решения и можем изготовить краны в специализированных исполнениях: пожаробезопасном (ПБИ) и взрывобезопасном (ВБИ).
Расширьте функционал вашего крана с помощью дополнительных опций:
- Тормоз на электродвигателе передвижения
- Управление по радиоканалу
- Системы концевых выключателей для безопасного перемещения крана и тали
- Плавный пуск для движения
- Датчики приближения к препятствиям
- Защита от падения груза при проблемах с электропитанием
- Системы мониторинга и регистрации работы крана
- Частотное регулирование для точного управления скоростью
- Система охлаждения двигателя для интенсивной работы
- Ограничитель максимальной грузоподъемности
- Возможность комплектации крановыми путями и их монтаж на вашем объекте.
Больше узнать, перейдите по ссылке: Мостовые краны — Купить по цене производителя от ФениксКран
Кран электрический подвесной 6300 кг (основные узлы)
Маркировка крана мостового однобалочного подвесного:
КМПО-Э-Q-L-H-У1-ТУ-3151-008-87879481-2014, где:
КМПО – кран мостовой подвесной однобалочный;
Э – электрический;
Q – грузоподъемность крана, в тоннах;
L – длина пролета крана, в метрах;
Н – высота подъема крана, в метрах;
У1 – категория размещения крана согласно ГОСТ 15150-69;
ТУ-3151-008-87879481-2014 – обозначение ТУ завода-изготовителя.
L1 – длина пролета, L2 – длина крана, L3 – длина консоли, L4 – длина концевой балки. H1 – высота подъема, H2 – высота от пола до центральной балки, Н3 – строительная высота тали, H4 – высота крана.
1 – центральная балка; 2 – концевая балка плавающая; 3 – концевая балка жесткая; 4 – таль; 5 – мотор-редуктор механизма передвижения; 6 – электрический шкаф
управления крана; 7 – радиоуправление; 8 – концевой выключатель; 9 – стальной канат кабельного подвеса питания тали; 10 – кабель питания тали; 11.а, 11.б – кронштейн подвода питания крана (варианты); 12 – пульт управления.
Для отправки отзыва вам необходимо авторизоваться.
Кран электрический подвесной 6300 кг: основные характеристики
| Характеристика | Значение |
| Тип подкранового пути по ГОСТ 8239 | Двутавр 18, 20, 22, 24, 27 |
| Тип подкранового пути по ГОСТ 19425 | Двутавр 18М, 24М, 30М |
| Группа классификации (режима) крана по ГОСТ 25546 (ISO 4301/1) | 1К (А1) |
| Климатическое исполнение | У, ТУ и Т |
| Категория размещения по ГОСТ 15150 | 2 и 3 |
| Группа классификации (режима) механизма передвижения крана по ГОСТ 25835 (ISO 4301/1) |
1М (М3) |
| Группа классификации (режима) механизмов тали по ГОСТ 25835 (ISO 4301/1) | См. паспорт тали |
| Тип привода | Электрический |
| Система управления | Электрическая |
| Место управления при работе | С пола |
| Температура окружающей среды при эксплуатации, град С | плюс 40/ минус 40 |
| Относительная влажность воздуха | 80 % |
| Тяговое усилие передвижения крана, Н, не более | 120 |
| Тяговое усилие подъема, Н | см. паспорт тали |
| Тяговое усилие передвижения тали, Н | см. паспорт тали |
| Высота подъема, м | см. паспорт тали |
