Грузоподъемное приспособление «ШАБАШНИК-2»
70.700₽
Грузоподъемное приспособление Шабашник-2 грузоподъемностью 400 кг. Тип привода: эл. лебёдки — KCD г/п 300кг питание 220В или 380В и KCD г/п 500 кг питанием 220В или 380 В, рассматривается также и ручной привод. (дешевле в 3 раза).
Грузоподъемное приспособление ``ШАБАШНИК-2`` грузоподъемностью 400 кг
Назначение
Грузоподъемное приспособление «ШАБАШНИК-2» предназначено для подъема, удержания и опускания груза массой не более 400кг при ремонтных, монтажно-строительных и погрузочно-разгрузочных работ в режиме не выше группы режима работы 1М по ГОСТ 25835-83. Оснастка устанавливается как на уровне земли, так и на перекрытиях строящихся зданий и сооружений, а также для установки на крышу сооружений.
Кран «ШАБАШНИК-2» имеет довольно таки простую конструкцию, соединяемую болтовым соединением, что обеспечивает удобство в транспортировке непосредственно до места установки. При установке на этаж или крышу – подъем и опускание можно производить силами одного человека без применения башенного или автомобильного.
«Шабашник-2» г/п 400 кг может эксплуатироваться как в закрытом помещении, так и на открытом воздухе. Но его запрещается эксплуатировать при атмосферных осадках, соответственно оно должно быть защищено от них.
Кран «ШАБАШНИК-2» запрещено эксплуатировать в пожаробезопасных взрывоопасных средах, в помещениях, насыщенных вредными химическими веществами, приводящими к разрушению изоляцию электропроводки или недостаточно создающими надежные условия заземления приспособления, также это может привести к коррозии металлоконструкции.
Размеры и элементы конструкции

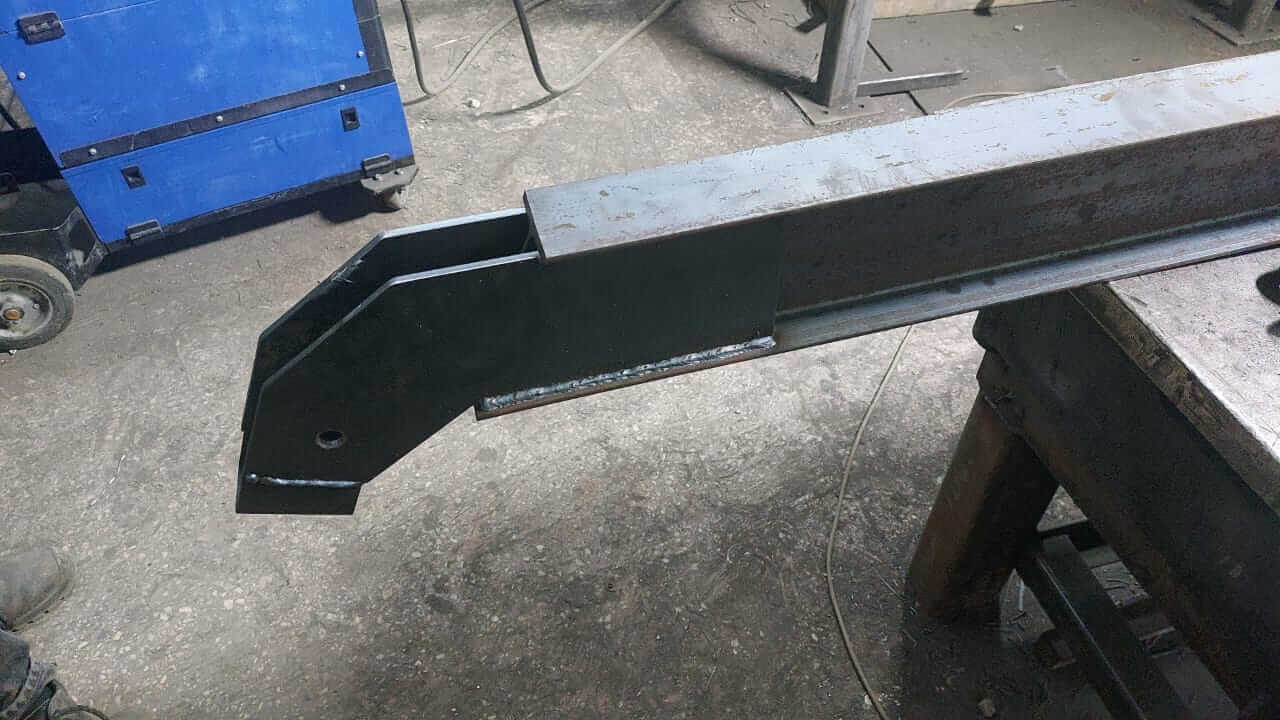

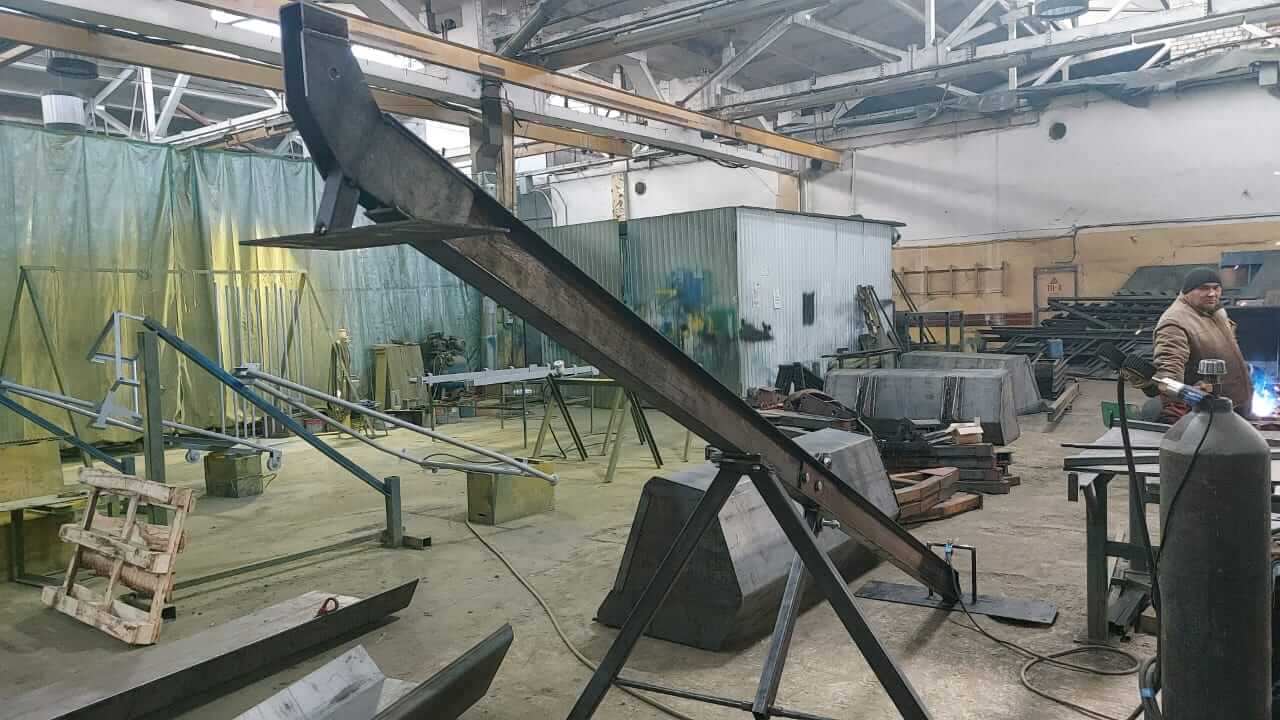

Грузоподъемное приспособление «ШАБАШНИК-2» состоит из двух балок – передней и задней, стойки и двух колёсных опор. Сборочные единицы приспособления крепятся между собой стандартными крепежными изделиями и деталями, входящими в комплектацию приспособления. Устойчивость приспособления во время эксплуатации обеспечивается контргрузами массой не менее 800 кг, либо анкерами диаметром 16 мм в количестве 8 шт.
К задней балке крепится лебёдка, с помощью которой осуществляется подъём/опускание груза. Лебёдка в комплектацию приспособления не входит.
Что запрещено делать краном ``ШАБАШНИК-2``
- эксплуатация крана «ШАБАШНИК-2» при воздействии атмосферных осадков;
- эксплуатация грузоподъемного приспособления при отсутствии заземления, а также с открытой коробкой выводов;
- нахождение людей под грузом;
- полностью разматывать канат с барабана, кроме случаев необходимости его повторной намотки, в процессе работы на барабане должны оставаться не менее трех витков каната;
- подъем груза, масса которого превышает номинальную грузоподъемность, причем в величину грузоподъемности включается масса съемных грузозахватных приспособлений;
- выравнивание поднимаемого груза собственной массой, а также выравнивание стропов на весу;
- проводить какие-либо работы по ремонту приспособления при
включенной лебёдке и подвешенном грузе; - поднятие груза, находящегося в неустойчивом положении;
- подъем и опускание людей;
- подъем груза, засыпанного землей или примерзшего к земле, заложенного другими грузами, закрепленного болтами или залитого
бетоном; - подтаскивание груза по земле, полу или рельсам крюком крюковой подвески;
- подъем груза незафиксированной стрелой.
Техническое обслуживание крана ``ШАБАШНИК-2``
- ежесменное техническое обслуживание — проводить в начале
каждой смены. Проверить затяжку всех болтовых соединений. - периодическое техническое обслуживание — проводить через
каждые 450 машино-часов работы. Проверить легкость вращения блока и колёсных опор, при необходимости, произвести смазку подшипников. - текущий ремонт — в соответствии с паспортом на установленную
лебёдку.
Правила хранения и транспортирования
- Грузоподъемное приспособление во время, когда оно не используется, храниться в закрытом помещении или под навесом, условия хранения приспособления — 5 по ГОСТ 15150.
- Для транспортирования «Шабашник-2» г/п 400 кг должен быть упакован в тару, исключающую механические повреждения отдельных составляющих, а (если она входит в комплектацию) должна дополнительную защиту от воздействия атмосферных осадков.
- Условия транспортирования в открытых транспортных средствах — 8, в крытых транспортных средствах — 5 по ГОСТ 15150.
- Гарантийный срок на лебедку 220В не распространяется.
Подготовка и порядок работы
Общие положения:
- Установка и демонтаж: Все работы по установке и снятию данного устройства должны проводиться строго в соответствии с инструкциями, изложенными в данном руководстве по эксплуатации.
- Предварительные мероприятия:
- Рабочая зона: Необходимо подготовить рабочую площадку размером не менее 3,0 на 1,6 метра. Допустимый уклон этой площадки не должен превышать 3°.
- Размещение устройства: Данное устройство является грузоподъемным оборудованием, которое собирается непосредственно на месте его дальнейшего использования. Рабочее место должно быть организовано таким образом, чтобы оператор, управляющий устройством, имел полный обзор всех движущихся частей. Вылет стрелы должен обеспечивать возможность подъема и опускания груза без риска столкновения с другими движущимися объектами, а также со стенами или конструкциями здания/сооружения, на котором будет установлено устройство. Площадка, на которой будет располагаться устройство, не должна иметь уклон более 3°.
- Подготовка компонентов устройства к сборке:
- Проверка и очистка: Перед началом монтажа необходимо убедиться в наличии всех комплектующих и провести осмотр всех деталей. Следует удалить консервирующую смазку. Любые выявленные в ходе осмотра дефекты или неисправности должны быть устранены.
- Процесс сборки устройства:
- Соединение основных балок: Передняя и задняя балки соединяются между собой с помощью болтов М20.
- Установка стойки: На соединенные балки устанавливается стойка, которая крепится болтами М12. К нижней части стойки монтируются колесные опоры.
- Монтаж лебедки и блока: На раме устройства закрепляется лебедка (электрическая или ручная). На кронштейне передней балки устанавливается блок.
- Обеспечение устойчивости: Для стабилизации устройства используются контргрузы, которые размещаются на площадке задней балки. Альтернативно, вместо контргрузов, площадка может быть закреплена анкерами к опорной поверхности. При использовании анкеров необходимо убедиться в достаточной прочности опорной поверхности. Опорная поверхность должна представлять собой бетонное основание толщиной не менее 400 мм. Площадка должна быть закреплена с использованием всех 8 предусмотренных крепежных отверстий.
- Подключение и проверка электрооборудования: Лебедка подключается к электросети, после чего проводится проверка ее работоспособности. Все электрические компоненты должны функционировать плавно, без каких-либо заеданий.
Больше: Подъемники строительные Умелец г/п 320-1500 кг, Н=50-150 м.
Для отправки отзыва вам необходимо авторизоваться.
Грузоподъемное приспособление "Шабашник-2": основные характеристики
| Характеристика | Значение |
| Режим работы/класс нагружения по ГОСТ 25835 | 1М |
| Грузоподъемность, кг, не более | 400 |
| Глубина опускания крюка, м | до 50 |
| Максимальная высота подъема крюка(от уровня поверхности на которой установлен кран), м | 1,8 |
| Скорость подъема груза, м/мин, не менее | 11,0 |
| Масса, кг, не более | 120 |
